3.5 ESMapV三维场景交互

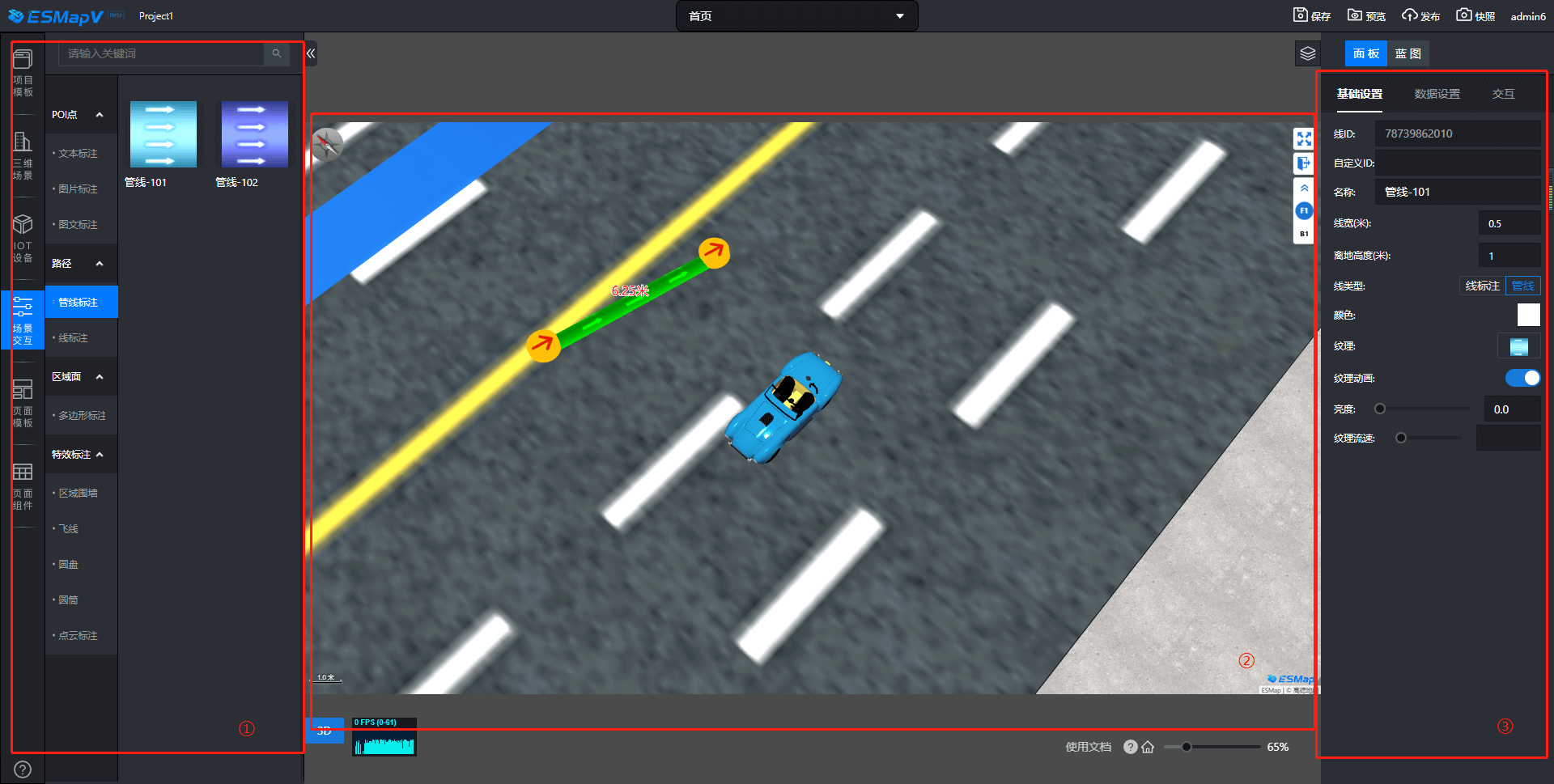

1. 交互模块界面概览

交互模块的编辑界面由以下部分组成：

1. 交互模块列表
2. 交互编辑视图
3. 属性设置面板

2. 浏览交互模块列表

用户可以在交互模块列表中浏览交互资源库。交互资源分为6个大类：

• 【POI点】- 分为文本 图片 图文POI点
• 【路径】- 分为管线和线标注
• 【区域面】 - 多边形标注
• 【特效标注】- 区域围墙 飞线 圆盘 圆筒 点云标注等

3. 为三维场景添加交互覆盖物

不同的覆盖物添加方式不同，在下文中将分类介绍。

POI点 特效标注中【点云 标注 圆盘 圆筒】

1. 交互模块列表 根据分类选中所需要的交互效果。
2. 单选 需要的交互效果 将进入绘制模式 。
3. 在交互编辑视图中 进行单击选中添加。
4. ESC键或鼠标右键选择完成将退出绘制模式。

路径

1. 交互模块列表 根据分类选中所需要的交互效果。

2. 单选 需要的交互效果 将进入绘制模式 。

3. 在交互编辑视图中 进行单击添加路径 。

4. 可以进行不断单击延长持续新增。

5. 后退将返回上一次点击点位。

6. 右键完成或则开始新线段将会结束当前 线段绘制。

飞线

1. 交互模块列表 根据分类选中所需要的交互效果。

2. 单选 需要的交互效果 将进入绘制模式 。

3. 在交互编辑视图中 进行单击添加路径 。

4. 每进行2次点击将会生成一条飞线 每一段飞线无连接关系。

5. 右键完成或则开始新线段将会结束当前 飞线绘制。

特效标注中【区域围墙】 区域面

1. 交互模块列表 根据分类选中所需要的交互效果。
2. 单选 需要的交互效果 将进入绘制模式 。
3. 可以进行不断单击延长持续新增。
4. 后退将返回上一次点击点位。
5. 闭合将会让末端一点进行于第一个点进行连接并完成
6. 右键完成或则重新绘制将会结束当前 线段绘制。

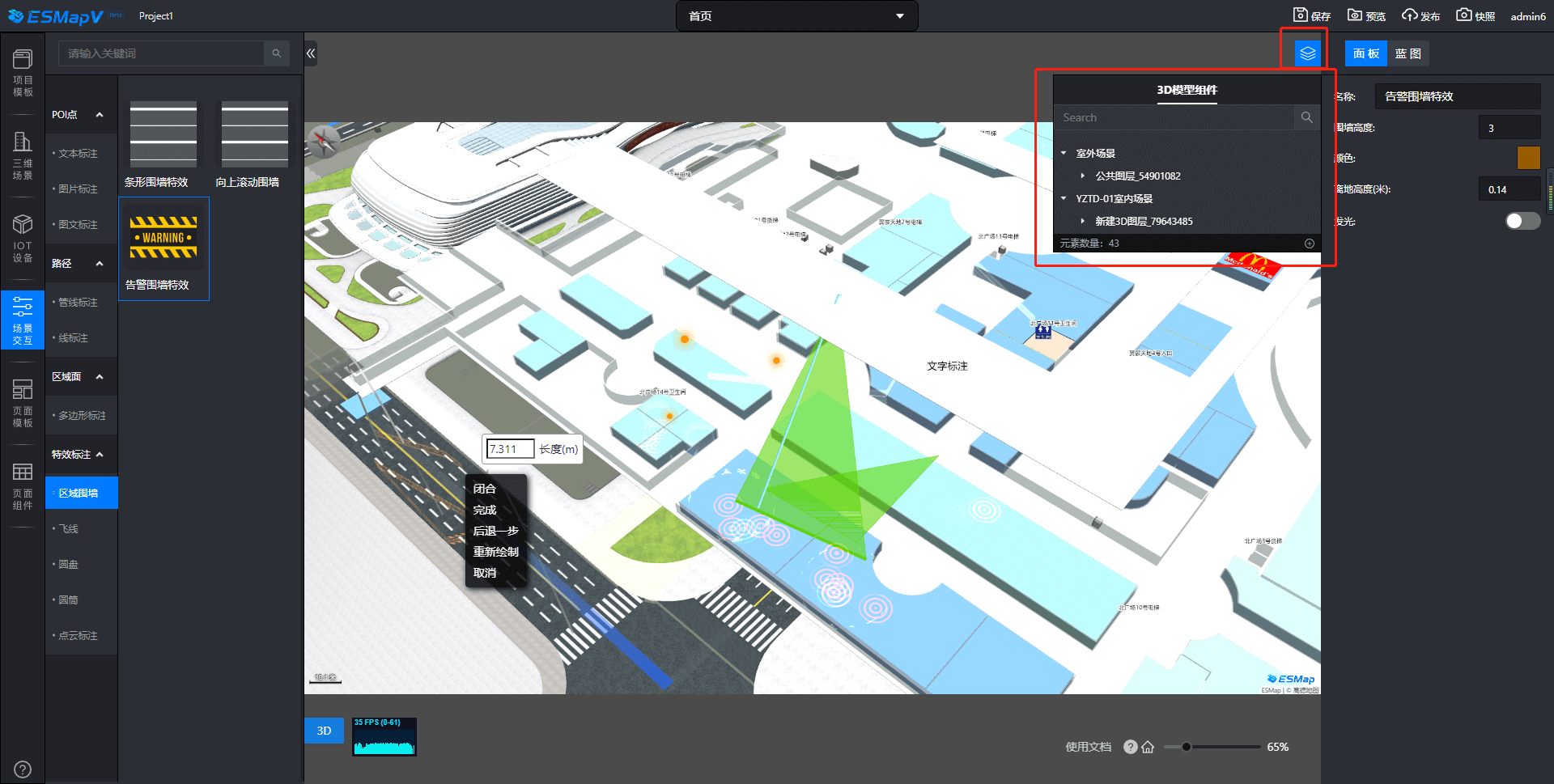

4. 使用三维场景大纲列表

用户可以使用三维场景大纲管理添加到三维场景中交互覆盖物。

其中大纲自持模型批量操作 和单独操作

1. 中交互覆盖物定位， 针对模型大纲进行双击 会进行视角移动到 该中交互覆盖物首个点位位置
2. 右键， 右键会出现对交互覆盖物的批量操作 如批量移动到其他图层，批量删除等操作

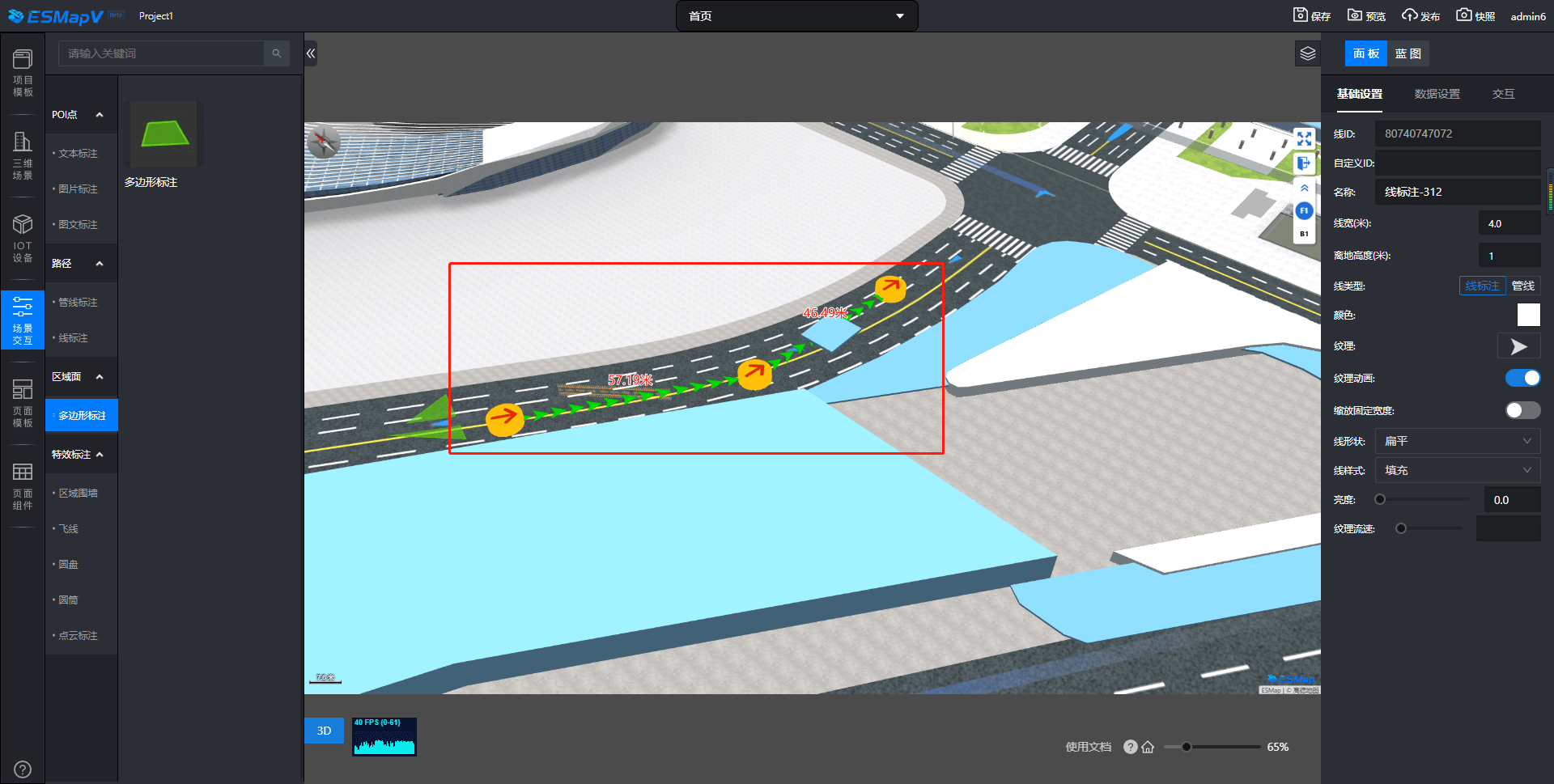

5. 设置交互覆盖物属性

用户可以通过属性设置面板对交互覆盖物进行参数设置，包括交互覆盖物的名称、位置、样式等参数。

并对路径交互覆盖物可在完成后进行二次选中修改

可以修改各个二次选中节点高度进行修改

标注移动案例

操作步骤

1. 1. 创建标注
2. 2. 创建线标注
3. 3. 选中模型 打开右侧面板
4. 4. 设置 交互事件与动作
5. 5. 设置 动作详细属性与事件旁 按钮可进行测试

设备poi标注动画

操作步骤

1. 1. 创建poi标注
2. 3. 选中poi标注 打开右侧面板
3. 4. 设置 交互事件与动作
4. 5. 设置 动作详细属性与事件旁 按钮可进行测试
