BIM自动识别三维场景：Revit自动识别三维场景流程方法

1.以BIM模型及图纸轻量化解析与展示为基础，结合三维场景可视化、模型渲染与效果呈现、三维场景定位导航、后期数据三维场景维护等扩展功能，助力开发者打造以建筑信息模型为核心的多元管理平台。
2.无需手动操作，只需上传原始文件，支持Revit的.rvt和.ifc格式，就能在云端自动发起转换,自动识别建立室内三维地图，是目前市场上唯一支持建筑构件在线编辑和修改、提供在线BIM编辑器的三维场景服务商。
3.经过我们经量化后的BIM，自动识别楼层，按楼层进行分层展示，转换后体积大约在原先的1/10左右，重复和规则的构件越多，我们轻量化压缩率就更高。我们的三维引擎3秒左右开始显示BIM三维场景，多线程极速装载，同时也方便在上面进行二次应用开发。
4.BIM编辑器支持设置构件修改、删除、配色、设置点击、放置3dmax模型组合更加精美的三维场景。

您还没有BIM三维场景？ 前往试用 BIM轻量化三维场景，前往查看 BIM轻量化三维场景案例 或 BIM编辑视频教程。

1.BIM文件上传

文件支持格式：.rvt、.ifc； Revit版本:<=2021； IFC版本：IFC4、IFC2x3；

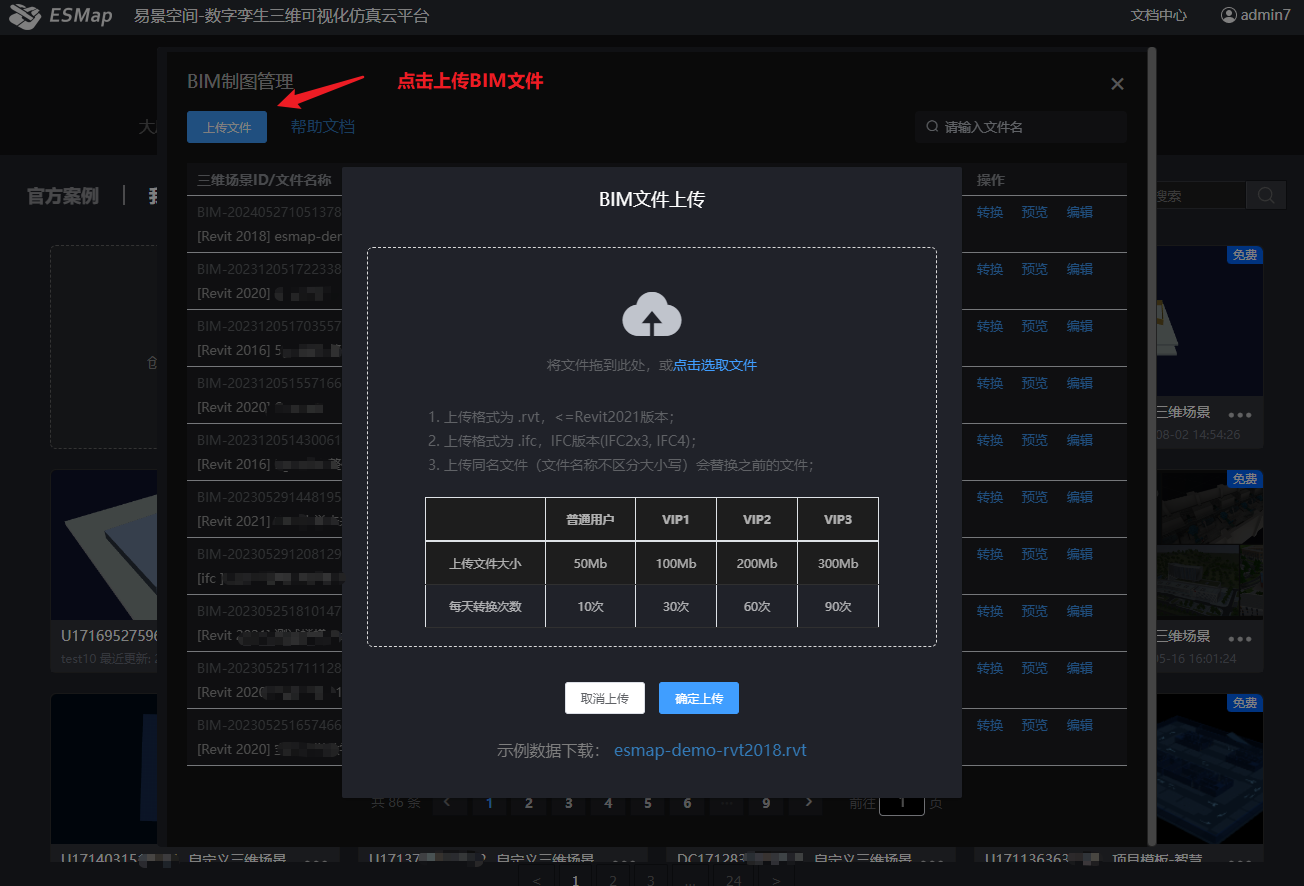

点击上传BIM文件按键，显示出上传界面，选择您自己的BIM文件上传，或者下载上传界面提供的demo.rvt模型文件测试。

2.申请BIM文件在线转换

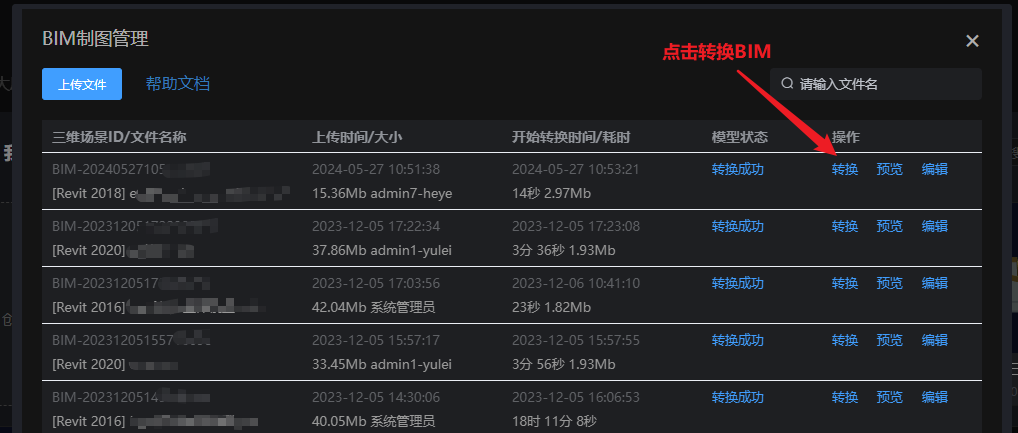

上传BIM图纸后需要在线申请转换，目前测试期间免费开放测试，申请后，需要等待一定的时间，BIM在线转换服务器排队处理大家的BIM文件。转换成功后可显示BIM文件的版本号，转换前后大小，转换时间，方便查看轻量化后的数据大小。

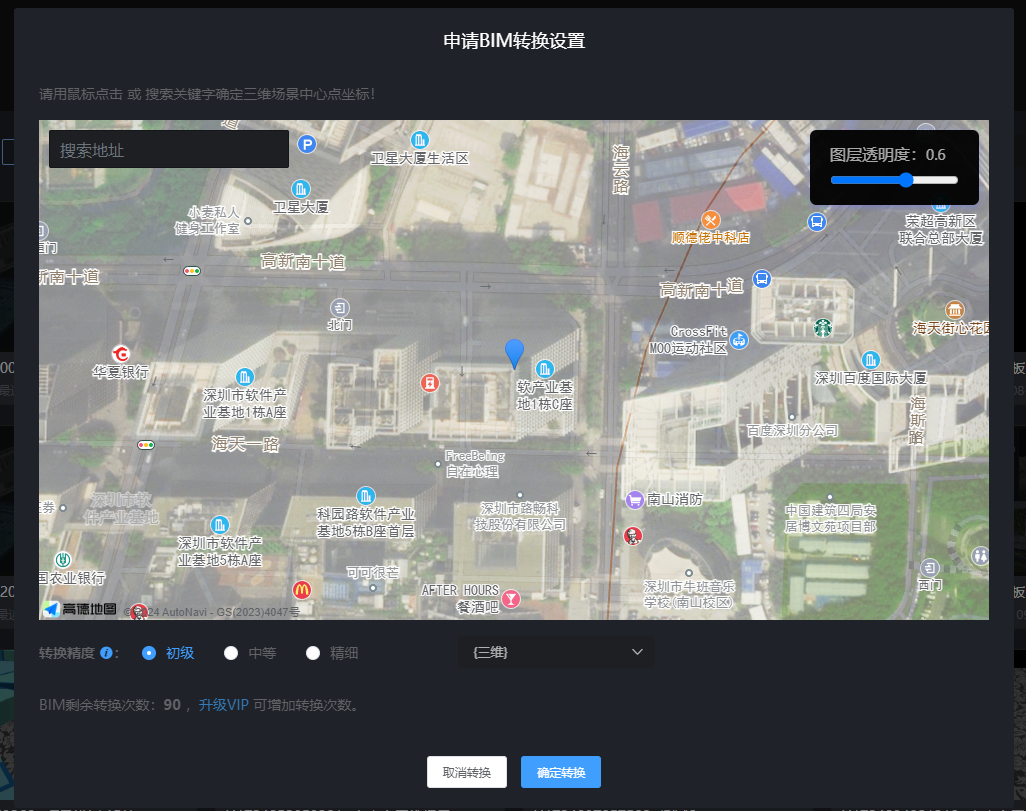

申请BIM转换时，需要设置建筑中心点所在的真实地理位置，然后设置BIM文件转换精度（VIP会员能使用更高精度）：

3.BIM文件在线预览

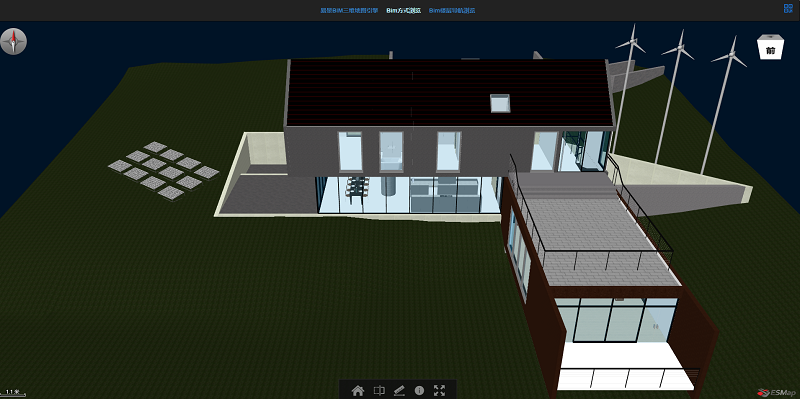

上传BIM图纸后转换成功后,可点击在线极速预览，同时支持手机扫描二维码查看。目前查看有两种模式，一种是BIM软件行业的查看方式，

BIM文件在线按楼层预览:

4.BIM文件在线三维场景编辑器－BIM在线编辑器

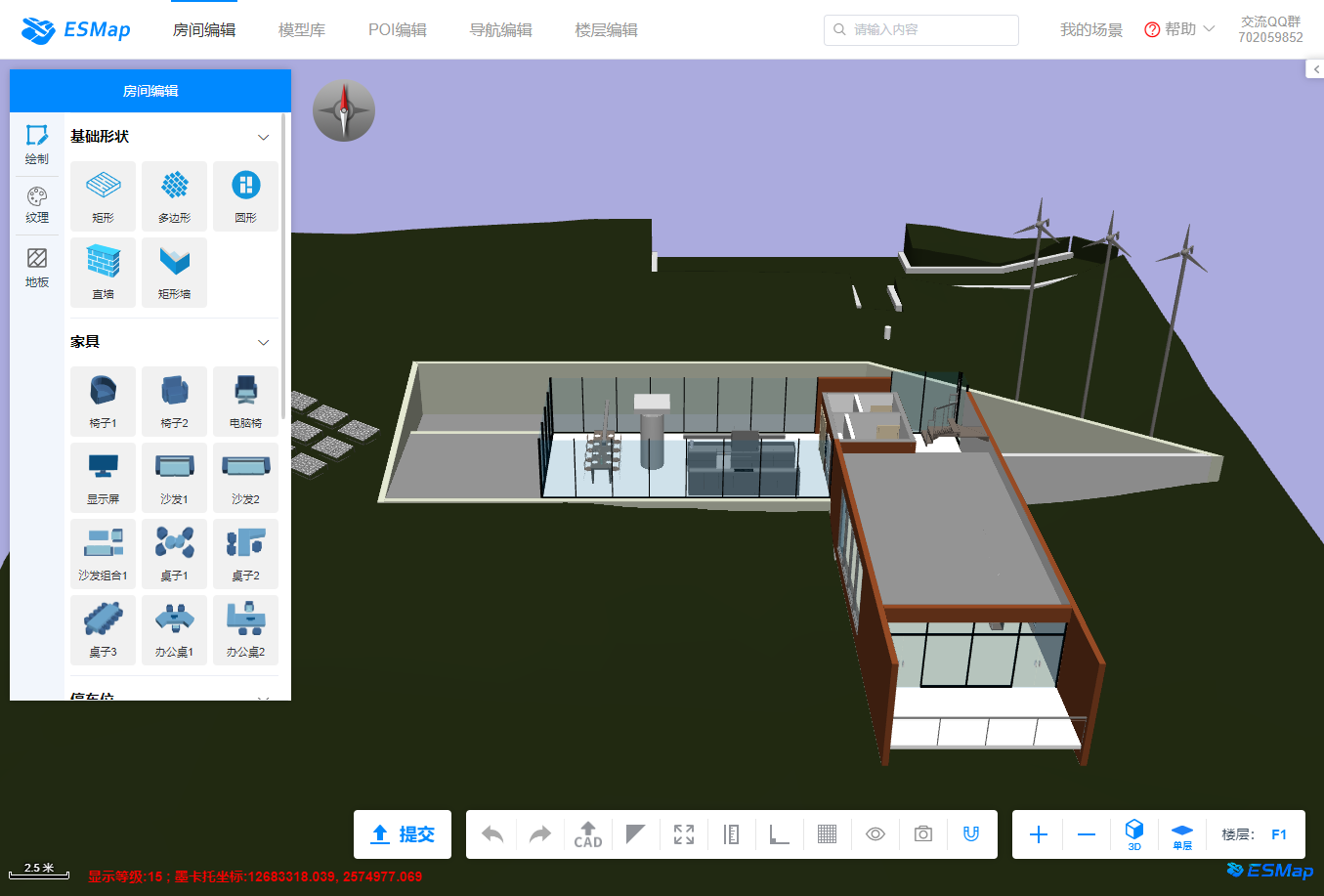

BIM图纸自动识别三维场景成功后，易景空间三维场景提供在线BIM编辑器，可以对BIM轻量化后识别的三维场景进行编辑，前往三维场景编辑器教程。

可以在BIM三维场景上进行修改、删除转换的BIM构件，可以放置正方形、多边形、圆形的房间，添加围墙，也可以放置使用3dmax软件制作的模型到BIM三维场景上，可以在BIM三维场景上画导航线，从而使用BIM支持室内定位和室内导航的功能，支持路径规划和模拟导航。

5.BIM三维场景在线项目开发-BIM三维可视化

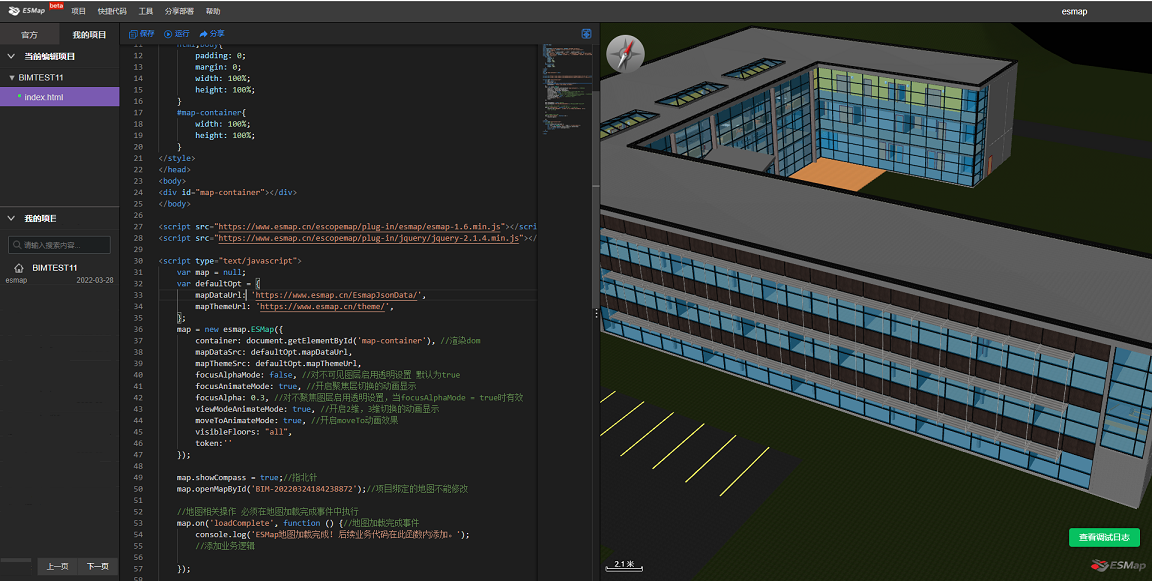

BIM图纸轻量化后，支持三线项目开发，把自己WEB管理系统中的数据可以在三维场景上进行可视化表达，前往在线项目开发教程。

常用BIM问题帮助

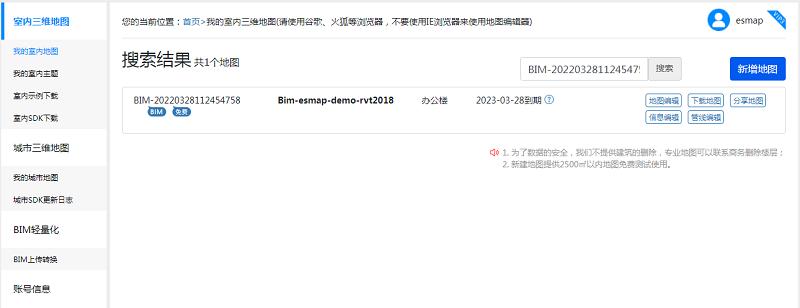

1.目前是BIM轻量化免费转换测试，转换后的三维场景不超过2500平方米则免费下载三维场景本地离线部署开发，超过则需要购买面积后才能下载，面积大小不对可以到楼层编辑菜单修改调整边界大小；

2.目前暂时只支持单一BIM文件的转换，不支持多个BIM文件一起合并转换；

3.BIM自动识别三维场景按照楼层高度来进行分类分层，数据需要提前在软件中进行物理分隔好每一层，这样导入自动识别效果好；

4.室内三维可视化SDK支持按名称搜索，也支持按BIM里的ID搜索，ID转换后在我们三维场景里参数到dataID,前往SDK搜索帮助；

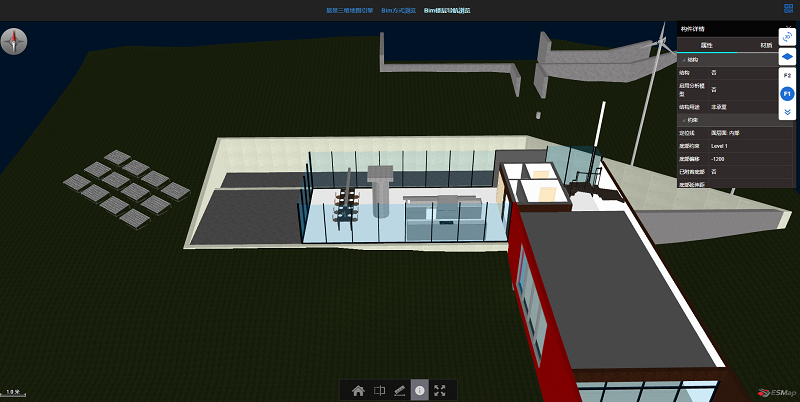

5.BIM三维场景支持点击构件后，返回相应的属性数据，所有BIM数据全部支持免费离线三维场景部署本地运行，无后台查询服务；

6.BIM三维场景转换后是墨卡托平面坐标，单位是米，可转为经纬度坐标；

7.超过200M的超大BIM文件，目前需要联系商务进行转换，暂时不开放超大BIM文件在线转换；

8.ifc格式的BIM文件转换会识别不到纹理贴图，也没有属性信息，所以尽量采用rvt格式的BIM文件上传，会识别到对应的纹理贴图和属性信息；

9.在revit里确认自己想要解析的视图被保存在{3D}或者{三维}视图下，{3D}视图解析优先级高于{三维}；
